Plytų mašinos tinklelis

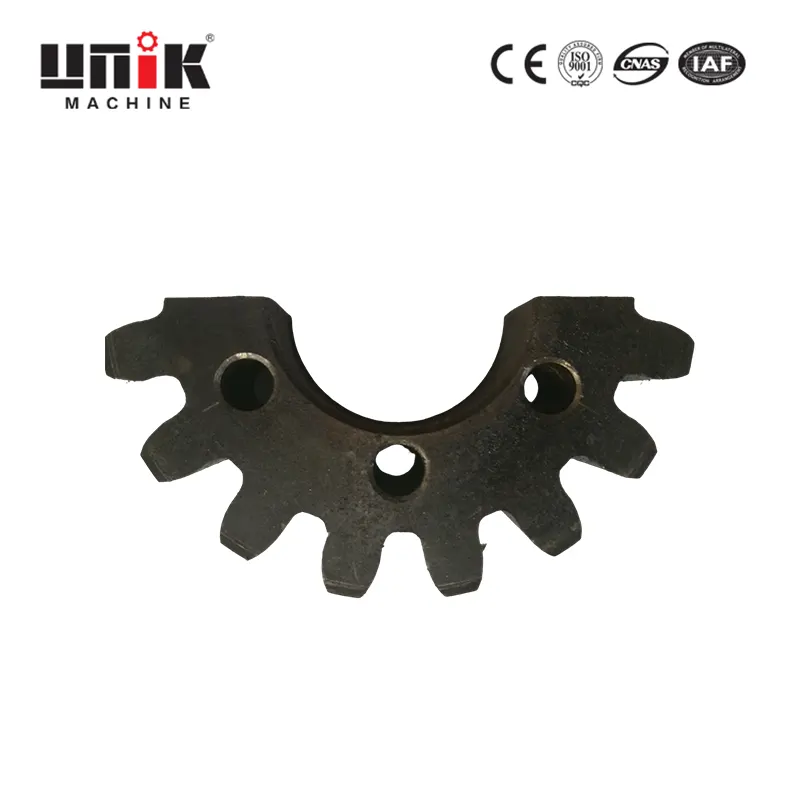

Brick Machine Meshing Gear, taip pat žinomas kaip krumpliaračiai, yra cilindriniai mechaniniai komponentai su dantimis, kurie susilieja, kad perduoda galią arba judesį tarp dviejų velenų. Plytinėje mašinoje gali būti naudojamos jungiamosios krumpliaračiai, perduodantys variklio galią į kitus komponentus, tokius kaip konvejerio juostos ar ritinėliai. Krumpliaračių dantys susijungia arba susilieja, todėl viena pavara sukasi ir perduoda galią kitai pavarai. Krumpliaračio dantų dydis ir konstrukcija gali turėti įtakos perduodamos galios kiekiui, nes didesnės pavaros paprastai gali perduoti didesnę galią. Tinkamai veikiančios jungiamosios pavaros yra būtinos norint užtikrinti, kad plytų mašina veiktų efektyviai ir patikimai, o jos komponentai būtų kuo mažiau nusidėvėję. Tačiau dėl susidėvėjusių ar pažeistų krumpliaračio dantų mašina gali veikti netinkamai arba net sugesti, o tai gali sukelti prastovų arba brangų remontą. Norint užtikrinti tinkamą veikimą ir saugumą, svarbu reguliariai prižiūrėti ir keisti susidėvėjusias pavaras.

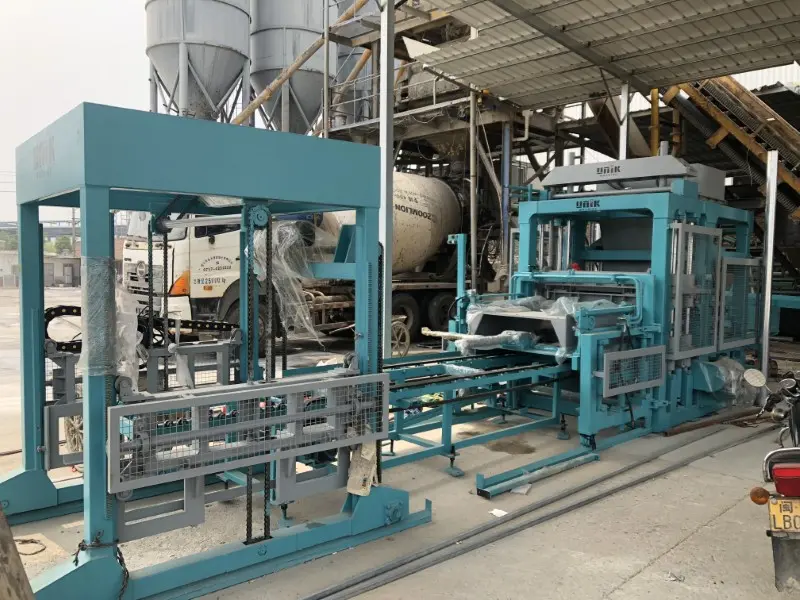

Mažos hidraulinės plytų gamybos mašinos struktūrą sudaro elektros variklis, reduktorius, tiekimo sistema, taip pat slėgio galvutės dalis ir švaistiklio slankiklio presavimo ir formavimo sistema, o tokia sudėtinga konstrukcija taip pat yra didelis iššūkis naudojant. Naudojant nedidelę hidraulinę plytų mašiną, reduktoriaus veikimą daugiausia varo variklis, kuris varo pagrindinį įrangos veleną, kad suktųsi, ir tuo pačiu metu transformuoja judėjimą per švaistiklio slankiklio presavimo ir formavimo sistemą, kad būtų galima valdyti medžiagų sunkvežimį, kad būtų užbaigtas plytų padavimo ir stūmimo darbas.

Pagrindinės plytų gamybos mašinos dalys ir jos funkcijos yra šios:

1. Plytų mašinos korpusas. Jis naudojamas įvairiems preso komponentams montuoti.

2. Plytų gamybos mašinos skriemulio pavaros velenas: variklio galia pavaros velenui perduodama per perdavimo diržą, kuris paprastai yra lėtėjimo transmisija. Transmisijos velenas. Jame yra krumpliaratis, kuris susijungia su didele pavara, sumontuota viename alkūninio veleno gale.

3. Alkūninis velenas ir sankaba įrangoje. Sukamasis didelės krumpliaračio judesys paverčiamas slankiklio slankiojančiu linijiniu judesiu per švaistiklio mechanizmą. Tada sukasi didelė pavara įjungiama arba atjungiama nuo alkūninio veleno, kad pasuktų arba sustabdytų alkūninį veleną.

4. Saugiklis. Apsaugos nuo perkrovos įtaisas hidraulinei plytų gamybos mašinai. Jei štampavimo jėga viršija vardinį slėgį štampavimo proceso metu, saugos įtaisas bus sunaikintas, kad būtų pasiektas preso apsaugos tikslas.

5. Stabdys hidraulinėje plytų gamybos mašinoje. Įveik alkūninio veleno ir slankiklio inercinį judėjimą išjungus sankabą, kad jie galėtų laiku sustoti.

6. švaistiklis. Tai jungiamoji alkūninio veleno ir slydimo dalis. Sureguliuokite varžtą. Jis naudojamas reguliuoti preso uždarymo aukštį. Guolis. Naudojamas kaip alkūninio veleno atrama.

7. Mažų plytų gamybos mašinos slankiklio valdymo įtaisas. Tai dalis, kuri pritvirtina viršutinį štampavimo štampą ir perduoda štampavimo jėgą ruošiniui. Valdikliai. Jis naudojamas valdyti ir valdyti sankabos įjungimą arba išjungimą.

8. Smeigės ir pedalai. Jis naudojamas hidraulinės plytų gamybos mašinos pasvirimo kampui reguliuoti. Kojų pedalai. Elektromagnetas valdomas kojiniame pedale esančiu elektriniu jungikliu, kad valdymo įtaisas būtų paleistas arba sustabdytas hidraulinės mašinos vienkartinis smūgis (vadinamas kaip vienas štampavimas) arba nuolatinis smūgis (vadinamas kaip nuolatinis perforavimas).
