Betono gaminių pramonėje gamybos procesai paprastai skirstomi į du iš pažiūros nepriklausomus etapus: mišinio projektavimą ir formos medžiagų parinkimą. Pirmąjį atlieka medžiagų inžinieriai laboratorijose, o antrąjį pagal įrangos parametrus perka gamybos padaliniai. Tačiau tikrasis produkto kainos ir kokybės nustatymo raktas yra techninio atotrūkio tarp šių dviejų sričių mažinimas.

Betono mišinio konstrukcija nėra fiksuota vertė – tai tiesiogiai lemia pelėsių susidėvėjimą, tarnavimo laiką ir paviršiaus apdailos kokybę. Nekreipiant dėmesio į užpildų charakteristikas, vandens ir cemento santykį bei sutankinimo metodus kuriant mišinį, pelėsių medžiaga gali patekti į „nepakankamo kietumo“ arba „nepakankamo kietumo“ spąstus, o tai galiausiai lemia dažnus pelėsių pasikeitimus arba partijos defektus.

Žemiau pateikiamas konkretus trijų pagrindinių mišinio dizaino veiksnių poveikis formų medžiagos pasirinkimui:

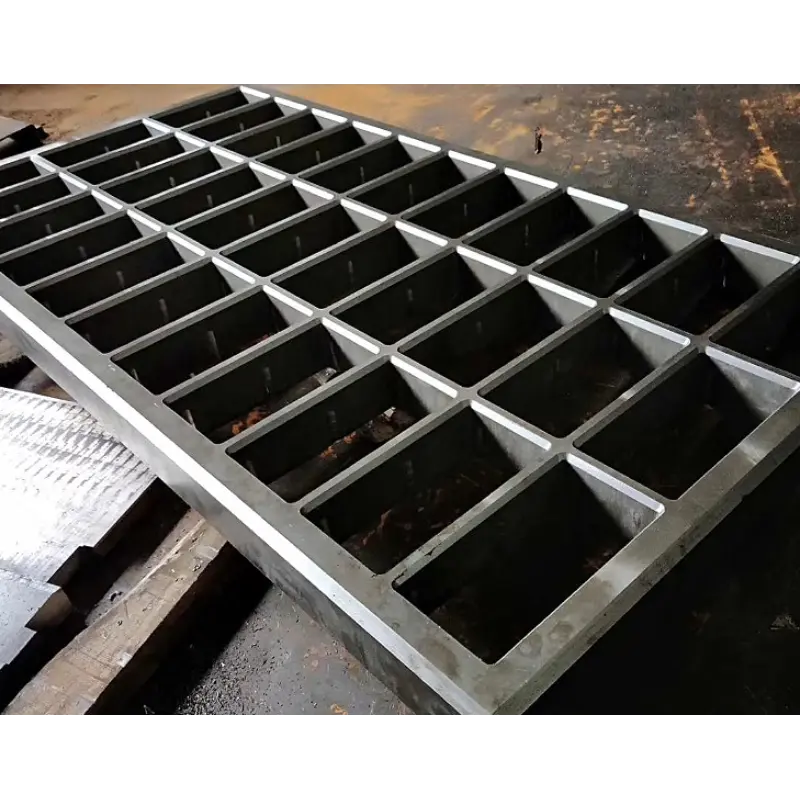

1. Bendras kietumas ir gradacija: forminio plieno "apsaugos nuo nusidėvėjimo" nustatymas

Betone esantys užpildai (smėlis, akmuo) yra tiesioginiai „pjovimo įrankiai“, sukeliantys pelėsių susidėvėjimą.

Didelio silicio dioksido / kieti užpildai: jei mišinio konstrukcijoje naudojamas daug silicio dioksido turintis skalda arba pagamintas smėlis (su aštriais kraštais),pelėsisertmės paviršius ištvers stiprų abrazyvinį nusidėvėjimą. Šiuo atveju labai svarbu naudoti daug anglies turintį legiruotą plieną su giliu karbonizavimu ir grūdinimu, kad paviršiaus kietumas pasiektų HRC 58–62, kad būtų atsparus dilimui.

Prasta užpildų gradacija: kai smulkių užpildų yra per daug arba gradacija yra maža, betono mišinio vidinė trintis žymiai padidėja, todėl didėja atsparumas išardyti. Jei pelėsiai turi tik didelį kietumą be pakankamo kietumo (šerdies kietumas mažesnis nei HRC 35-40), ji tampa labai jautri įtrūkimams dėl įtempių koncentracijos kartotinių tempimo ciklų metu.

2. Vandens ir cemento santykis ir tankinimas Metodas: formų „išardymas“.

Vandens ir cemento santykis turi įtakos ne tik stiprumui, bet ir betono sukibimui su formos paviršiumi.

Mažas vandens ir cemento santykis (sausas kietas betonas): dažniausiai naudojamas didelio tikslumo blokeliams, šis mišinys turi mažai drėgmės ir didelio klampumo. Tam reikalingas itin didelis paviršiaus lygumas (Ra ≤ 1,6) ir atitinkami formos ertmės grimzlės kampai. Jei formos paviršius yra grubus, sausas kietas mišinys stipriai sukibs, todėl gaminys įtrūks išimant iš formos arba nenormaliai nusidėvės formos darbinis paviršius.

Aukšto dažnio vibracijos tankinimas: jei mišinio konstrukcija priklauso nuo intensyvios vibracijos tankinimui, visa forma turi atlaikyti aukšto dažnio poveikį. Tokiais atvejais pasirenkant medžiagas reikia vengti trapių įrankių plienų, o naudoti chromo ir molibdeno legiruotą plieną, pvz., 42CrMo, taip padidinant jų puikų atsparumą nuovargiui, kad būtų išvengta pelėsio pagrindo lūžimo.

3. Cemento tipas ir priedai: "cheminė ataka" ant formų

Tai lengvai nepastebimas nematomas veiksnys.

Šarminių užpildų reakcija ir korozija: naudojant didesnio šarmingumo cementą arba kai priemaišose yra padidėjęs sulfidų kiekis, drėgnoje ir karštoje kietėjimo aplinkoje gali lengvai atsirasti korozinių medžiagų. Jei pelėsio paviršiaus dilimo sluoksnyje yra mikro įtrūkimų, korozija plis nuo paviršiaus į vidų, paspartindama substrato gedimą. Tokiais atvejais formos paviršius turi būti apsaugotas nuo korozijos arba pasirinkti specialias plieno rūšis, kurios atsparesnės korozijai.

Pramonės įžvalga: nuo „reaktyvaus pelėsių keitimo“ iki „aktyvaus prisitaikymo“

Kaip formų gamintojas,Fujian Unik Mold Technology Co., Ltd. teikdama paslaugas klientams visame pasaulyje pastebėjo, kad 80 % ankstyvų pelėsių gedimų (pvz., nenormalaus susidėvėjimo ir įtrūkimų) sukelia ne pačios plieno kokybės problemos, o formos medžiagų pasirinkimo ir kliento tikrojo mišinio dizaino neatitikimas.

Todėl profesionalūs formų tiekėjai neturėtų siūlyti tik standartizuotų gaminių. Atrankos etape gamintojai turėtų iš klientų aktyviai gauti tris svarbias informacijos dalis:

Užpildo tipas ir didžiausias dalelių dydis – įvertinti nusidėvėjimo stiprumą.

Formuojantis slėgis ir vibracijos dažnis – nustatyti reikiamą plieno kietumą.

Numatomas dienos našumas ir bendras tarnavimo laikas – pasiūlyti, atsižvelgiant į sąnaudų ir tikslumo poreikius, ar reikėtų taikyti dvigubo kietumo apdorojimą (kieta išorė su tvirta šerdimi), ar kompozicinius dengimo procesus.

Išvada: betono mišinio dizainas atspindi „paklausos pusę“, o formų medžiagos pasirinkimas yra „atsako pusė“. Tik paverčiant mišinio konstrukcijai būdingus fizinius ir cheminius įtempius į konkrečius medžiagos eksploatacinių savybių rodiklius (kietumo gradientą, stiprumą lenkimui, atsparumą korozijai), galime iš tikrųjų pasiekti ilgalaikį gaminio tikslumo stabilumą ir optimizuoti bendras išlaidas. Tiekėjų ir klientų santykiai turėtų peržengti paprastus sandorius ir išsivystyti į gilų techninį bendradarbiavimą, pagrįstą medžiagų mokslu.
